Vertikales Montagemodul

Wir haben jetzt eine einfache Möglichkeit, O-Ringe und Dichtungen vertikal an Teilen und Komponenten zu montieren.

Das vertikale Montagemodul (VPM) kann von 90° bis 270° gedreht werden. Wenn Sie das Vertikale Montagemodul (VPM) mit ASP-O-Ring-Einlegemaschinen verwenden, können Sie den O-Ring oder die Dichtung schnell und präzise vertikal auf den Bauteilen platzieren.

• Die ASP-Maschine führt den O-Ring oder die Dichtung zu und platziert sie in der richtigen Position auf dem Schaft im Montagekopf.
• Der Tragstift des VPMs entfernt den O-Ring aus dem Dorn.
• Die Transferspindel dreht sich um 90° und platziert die Dichtung präzise vertikal auf den Teilen.
• Das VPM-Modul verwendet die anerkannte ASP-Maschinentechnologie und stellt Folgendes sicher:

Anzahl der durchgeführten Zyklen bis zu 45 Mal pro Minute.
Konfigurierbare Drehwinkel von 90° bis 270°.
Sie lässt sich leicht in eine bestehende Produktionslinie oder kundenspezifische Automatisierung integrieren.

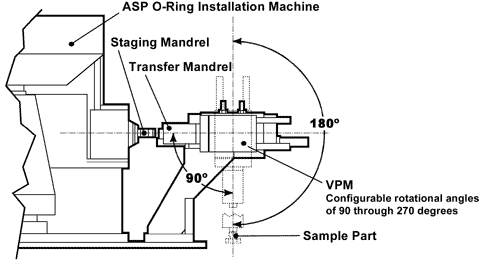

Abmessungen des VPM-Moduls (dargestellt mit ASP-1)

• Datenblatt - hier klicken
• Siehe technische Zeichnung
